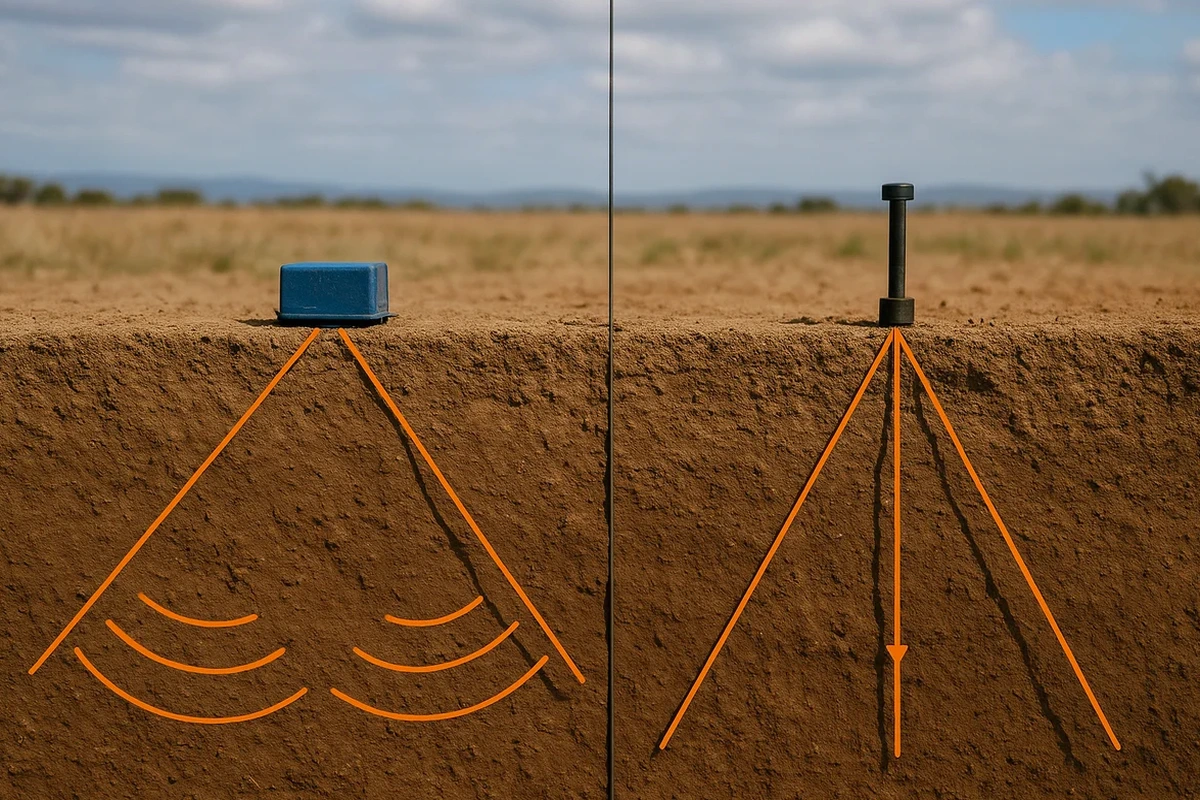

Com 379 mil habitantes e assentada sobre os derrames basálticos da Formação Serra Geral e os arenitos do Grupo Bauru, Bauru apresenta um contraste geotécnico que desafia qualquer projeto de fundação profunda ou túnel urbano. A variação lateral entre rocha sã, saprólito e cobertura coluvionar pode mudar em menos de 10 metros, e é aí que a tomografia sísmica de refração e reflexão entrega o dado que a sondagem isolada não alcança. Em vez de furar um ponto e interpolar, a equipe técnica estende uma linha de geofones e registra o tempo de trânsito das ondas compressionais e cisalhantes geradas por uma marreta sísmica ou queda de peso. O resultado é um perfil contínuo de velocidades Vp e Vs que revela a topografia do embasamento rochoso, a espessura real do solo mole sobrejacente e a presença de lentes de diabásio fraturado que podem atuar como aquífero ou zona de fraqueza. Na região central de Bauru, onde o arenito Bauru está muito intemperizado, é comum que o contato rocha-solo seja gradativo, e a sísmica de refração capta essa transição com resolução de 0.5 a 1 metro, dependendo do espaçamento entre geofones. Para obra que exige parâmetros dinâmicos, como o módulo cisalhante máximo (G₀), a combinação com o ensaio MASW fornece o perfil de Vs até 30 metros e permite classificar o terreno conforme a NBR 15421:2006 para análise sísmica.
A tomografia sísmica transforma um perfil de velocidades em uma imagem geológica contínua, permitindo ver o que está entre dois furos de sondagem sem mover uma pá de terra.
Detalhes técnicos do serviço em Bauru
Fatores críticos do terreno em Bauru
Um edifício comercial de 15 pavimentos projetado na região do Jardim Estoril, em Bauru, ilustra bem o risco de não se fazer a tomografia sísmica. A campanha de sondagens SPT encontrou impenetrável a 12 metros em três furos, e o projetista assumiu que se tratava do topo do diabásio são, dimensionando estacas escavadas com ponta nessa cota. Durante a escavação, duas estacas atravessaram o que se acreditava ser rocha e caíram 4 metros em uma cavidade preenchida por solo mole — uma lente de arenito intemperizado confinada entre camadas de diabásio fraturado. A tomografia de refração feita posteriormente mostrou que a velocidade sísmica na camada impenetrável era de apenas 1800 m/s, valor típico de arenito alterado, e não de rocha sã. O retrabalho custou três meses de atraso e a substituição das estacas por um sistema mais profundo. Em zonas com intercalações de derrames basálticos e arenitos, como ocorre em boa parte do município, a sísmica de refração é a única técnica de superfície capaz de mapear a continuidade lateral dessas camadas e evitar que uma investigação pontual induza a erros graves de interpretação geotécnica.
Nossos serviços
A partir da aquisição e processamento dos dados sísmicos, a equipe entrega um pacote de informações geotécnicas e geofísicas que se integram diretamente ao projeto de fundações, contenções ou túneis. Os serviços abaixo detalham o que está incluído em um levantamento de tomografia sísmica de refração e reflexão executado em Bauru.
Perfilagem sísmica de refração 2D
Aquisição com 24 ou 48 canais, processamento por tomografia de tempos de trânsito (método de inversão por raios sísmicos) e entrega de seção 2D com interpretação litológica baseada nos intervalos de Vp. Inclui identificação do topo rochoso, espessura de solo e detecção de zonas fraturadas ou cavernas no maciço basáltico.
Sísmica de reflexão rasa para obras lineares
Levantamento com arranjo CMP e cobertura de até 12 fold, voltado para imageamento de refletores profundos em túneis urbanos, galerias de drenagem e obras metroviárias. O processamento inclui correção de NMO, empilhamento e migração, gerando uma imagem sísmica similar a uma seção geológica de alta resolução.
Perguntas e respostas
Qual a profundidade máxima que a tomografia sísmica alcança em Bauru?
Depende do comprimento do arranjo de geofones e da fonte utilizada. Com um arranjo de 115 metros e marreta de 8 kg, a refração atinge entre 25 e 35 metros em solo e rocha alterada. Para imagear refletores mais profundos, entre 80 e 100 metros, utiliza-se a sísmica de reflexão com fonte de maior energia, como queda de peso de 50 kg. Em terrenos com diabásio muito são próximo à superfície, a profundidade de penetração pode ser menor devido à alta velocidade da rocha.
Quanto custa um levantamento de tomografia sísmica em Bauru?
A tomografia sísmica substitui a sondagem SPT?
Não substitui, e sim complementa. A sísmica fornece um modelo contínuo de velocidades entre os pontos de sondagem, mas a calibração litológica depende do dado direto de pelo menos um furo. O ideal é executar uma campanha mista: sondagens SPT ou rotativa em pontos estratégicos para amarrar a geologia, e linhas sísmicas entre eles para mapear a continuidade lateral das camadas. Esse arranjo reduz o número total de furos e melhora significativamente a confiabilidade do modelo geotécnico.
